Точность является решающим фактором, когда речь идет о твердосплавных концевых фрезах. Для поставщика твердосплавных концевых фрез понимание и точное измерение точности этих инструментов необходимы не только для поддержания высоких стандартов качества, но и для удовлетворения разнообразных потребностей наших клиентов. В этом сообщении блога мы рассмотрим различные способы измерения точности твердосплавной концевой фрезы.
Геометрическая точность
Одним из основных аспектов точности твердосплавной концевой фрезы является ее геометрическая точность. Сюда входят такие размеры, как диаметр, длина и угол спирали.
Измерение диаметра
Диаметр твердосплавной концевой фрезы является ключевым параметром. Даже незначительное отклонение от заданного диаметра может привести к существенным погрешностям обрабатываемой детали. Для точного измерения диаметра мы используем высокоточный микрометр. Микрометр позволяет нам измерять диаметр в нескольких точках вдоль режущей кромки концевой фрезы. Это важно, поскольку диаметр может меняться из-за таких факторов, как износ инструмента или производственные дефекты.
При использовании микрометра очень важно следить за тем, чтобы измерительные поверхности были чистыми и свободными от мусора. Аккуратно помещаем концевую фрезу между измерительными гранями и медленно вращаем наперсток до появления легкого равномерного давления. Показания микрометрической шкалы дают нам диаметр концевой фрезы в этой конкретной точке. Для обеспечения точности измерений также необходима регулярная калибровка микрометра.

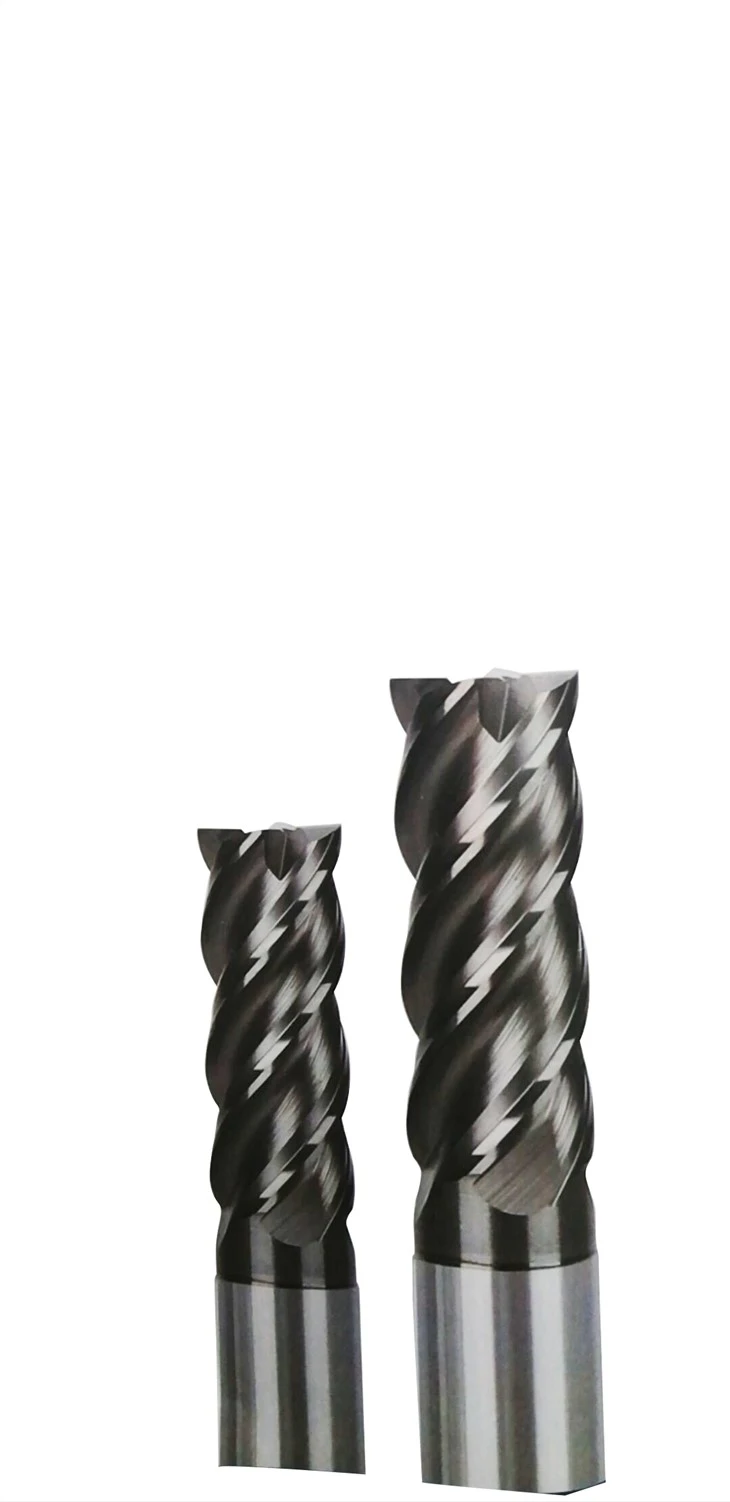

В нашей компании мы понимаем, что правильный диаметр имеет решающее значение для различных применений. Например, если вы работаете над проектами точной обработки, вы можете ознакомиться с нашимКонцевые фрезыдля широкого спектра опций с точными диаметрами.
Измерение длины
Длина твердосплавной концевой фрезы влияет на глубину обработки и общий радиус действия в процессе резания. Для измерения длины мы используем штангенциркуль, цифровой или нониусный. Для детальных и точных измерений длины мы также можем использовать координатно-измерительную машину (КИМ). КИМ — это высокоточное устройство, способное точно определять положение точек концевой фрезы в трехмерном пространстве. Это позволяет нам измерить общую длину, а также ее особенности, например длину канавок.
Концевые фрезы с длинным вылетом часто требуются для обработки глубоких карманов. Если вам нужны эти специализированные концевые фрезы, вы можете изучить нашуКонцевые фрезы с длинным вылетом, которые имеют точную длину для оптимальной производительности.
Измерение винтового угла
Угол спирали канавок твердосплавной концевой фрезы жизненно важен для эвакуации стружки и эффективности резания. Измерение угла спирали может оказаться немного более сложной задачей. Одним из методов является использование изготовленного на заказ гониометра или устройства для измерения угла спирали. Эти инструменты предназначены для точного измерения угла винтовых канавок.
Другой подход заключается в использовании оптических измерительных систем. Оптические компараторы или системы технического зрения могут захватывать изображения канавок концевой фрезы с высоким разрешением. Специализированное программное обеспечение может затем проанализировать эти изображения, чтобы точно определить угол спирали. Неправильный угол спирали может вызвать такие проблемы, как плохой отвод стружки, что может привести к поломке инструмента и ухудшению качества поверхности обрабатываемой детали.
Новейшая точность
Точность режущей кромки напрямую связана с качеством процесса обработки.
Резкость края
Острая режущая кромка необходима для эффективного удаления материала и получения гладкой поверхности. Мы используем микроскоп для визуального осмотра режущей кромки твердосплавной концевой фрезы. Микроскоп с большим увеличением позволяет обнаружить любые признаки потускнения, сколов или износа.
Помимо визуального контроля мы также можем использовать приборы для измерения остроты кромки. Эти устройства работают, измеряя силу, необходимую для резки тонкого материала, или анализируя деформацию режущей кромки под нагрузкой. Острая режущая кромка потребует меньше усилий для резки и будет меньше деформироваться.
Краевой профиль
Профиль режущей кромки, такой как радиус или угол, должен быть выдержан точно. Координатно-измерительные машины (КИМ) являются отличным инструментом для измерения профиля кромки. Они могут точно измерить кривизну и углы режущей кромки, гарантируя, что она соответствует проектным характеристикам.
Мониторинг акустической эмиссии также можно использовать в процессе резки для обнаружения любых изменений в профиле кромки. По мере износа или сколов режущей кромки акустические сигналы, создаваемые во время обработки, будут меняться. Анализируя эти сигналы, мы можем выявить потенциальные проблемы с профилем кромки в режиме реального времени.
Чистота поверхности и округлость
Чистота поверхности твердосплавной концевой фрезы важна по нескольким причинам. Гладкая поверхность снижает трение во время процесса резания, что, в свою очередь, снижает выделение тепла и износ инструмента.
Измерение качества поверхности
Приборы для измерения шероховатости поверхности используются для измерения качества поверхности концевой фрезы. Эти устройства работают путем сканирования поверхности инструмента стилусом. Стилус перемещается по поверхности, и устройство измеряет вертикальные изменения поверхности. Результаты обычно выражаются в виде средней шероховатости (Ra) или максимальной высоты от пика до впадины (Rz).
Высококачественная твердосплавная концевая фреза должна иметь низкую шероховатость поверхности, что указывает на гладкую поверхность. Гладкая поверхность также помогает добиться лучшего качества поверхности обрабатываемой детали.
Измерение округлости
Округлость имеет решающее значение для общей производительности концевой фрезы. Фреза с некруглым концом может вызывать вибрацию во время процесса резания, что приводит к ухудшению качества поверхности и снижению срока службы инструмента. Приборы для измерения круглости используются для измерения круглости концевой фрезы. Эти тестеры обычно работают, вращая концевую фрезу на прецизионном шпинделе, в то время как датчик измеряет расстояние от центра вращения до внешней поверхности в нескольких точках.
Точность материала и твердости
Состав материала и твердость твердосплавной концевой фрезы также являются важными аспектами ее точности.
Анализ состава материала
Энерго-дисперсионная рентгеновская спектроскопия (EDS) или оптико-эмиссионная спектроскопия (OES) могут использоваться для анализа состава материала твердосплавной концевой фрезы. Эти методы позволяют нам определить точный процент таких элементов, как вольфрам, кобальт и углерод, в карбидном материале. Точный состав материала необходим для достижения желаемой твердости, ударной вязкости и износостойкости концевой фрезы.
Испытание твердости
Для измерения твердости твердосплавной концевой фрезы используются такие методы измерения твердости, как испытания на твердость по Роквеллу или Виккерсу. Образец отбирается из концевой фрезы и прикладывается определенная нагрузка с помощью алмазного индентора. Затем измеряется размер отпечатка, оставленного на образце, и на основе размера отпечатка рассчитывается значение твердости.
Правильная твердость имеет решающее значение для того, чтобы концевая фреза могла выдерживать высокие силы и температуры, возникающие в процессе резки. Если твердость слишком низкая, концевая фреза быстро изнашивается. Если оно слишком высокое, концевая фреза может стать хрупкой и склонной к сколам.
Важность точности измерений для наших клиентов
Точное измерение точности твердосплавных концевых фрез имеет первостепенное значение для наших клиентов. В таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность, даже малейшее отклонение в точности концевой фрезы может привести к тому, что детали не будут соответствовать требуемым спецификациям. Это может привести к дорогостоящим доработкам, задержкам производства и даже угрозам безопасности.
Как поставщик твердосплавных концевых фрез, мы стремимся предоставлять высококачественную продукцию. Тщательно измеряя точность наших концевых фрез, мы гарантируем, что наши клиенты получат инструменты, которые стабильно работают и отвечают их конкретным потребностям. Независимо от того, являетесь ли вы небольшой мастерской или крупным производственным предприятием, вы можете рассчитывать на то, что мы предоставим твердосплавные концевые фрезы высочайшего уровня точности.
Если вы ищете высокоточные твердосплавные концевые фрезы или у вас есть особые требования к вашим проектам обработки, мы рекомендуем вам обратиться к нам для обсуждения закупок. Вы также можете рассмотреть нашиСверла для закаленной сталидля связанных приложений. Мы с нетерпением ждем возможности работать с вами и помочь вам достичь наилучших результатов в ваших операциях механической обработки.
Ссылки
- ASME Y14.5 – 2009, Определение размеров и допусков
- ISO 3274-1996, Геометрические спецификации продукции (GPS). Текстура поверхности. Метод профиля. Номинальные характеристики контактных (щуповых) инструментов.
- DIN 2205-1-1995, Фрезы червячные и фрезы для заготовок с винтовой системой зубьев; понятия, основные формы, обозначения, размеры
