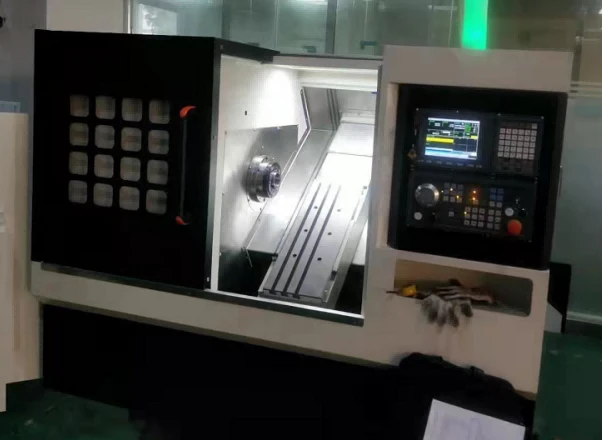

Токарный станок с ЧПУ

Модель станка

ПАРАМЕТР

Единица

Максимальный диаметр поворота на станине

500

㎜

Максимальный диаметр обработки на тележке

450

㎜

Максимальная длина обработки

450

㎜

Диапазон скоростей шпинделя

100-4000

об/мин

Мощность главного двигателя

7.5/11 КВт

КВт

Максимальное количество загрузки инструмента

8

T

Перемещение по оси X-/Перемещение по оси Z-

900/450

㎜

Минимальная величина перемещения по оси X-Axis/Z-

0.001/0.001

㎜

Скорость ускоренного хода оси X-/ оси Z-

36/36

м/мин

Рабочий стол T-паз, мм

3-14*50

мм

Повторяемость по оси X-/Z-

Меньше или равно 0,003/0.005

㎜

Шероховатость поверхности

Меньше или равно 0,63

хм

Диаметр сквозного отверстия шпинделя

Φ65

㎜

Пруток, диаметр сквозного отверстия

Φ46

㎜

Угол наклона кровати

45



Внешние размеры (Д х Ш х В)

2150*1550*1870

㎜

Вес нетто станка

3100

кг

Нет

Элемент

Параметр

Бренд

Qt

1

Шпиндель

A2-5

Тайвань КЕНТУРН

1

Подшипник шпинделя

НСК

Япония

6

2

Сервопривод шпиндельного двигателя

7,5/11 кВт

Тайвань СИНТЕК

1

3

Мощность двигателя шпинделя

7,5/11 кВт

Тайвань СИНТЕК

1

4

Крутящий момент серводвигателя оси X-

11 нм

Тайвань СИНТЕК

1

5

Мощность серводвигателя оси X-

1,5 кВт (тормоз)

Тайвань СИНТЕК

1

6

Крутящий момент серводвигателя оси Z-

11 нм

Тайвань СИНТЕК

1

7

Мощность серводвигателя оси Z-

1,5 кВт

Тайвань СИНТЕК

1

8

Линейная направляющая (ось X-)

30(мяч)P уровень

ТАЙВАНЬ PMI

2

9

Линейная направляющая (ось Z-)

30(мяч)P уровень

ТАЙВАНЬ PMI

2

10

Шарико-винтовая передача (ось X-)

32/10

Япония ТНК

1

11

ШВП (ось Z-)

32/10

Япония ТНК

1

12

Система

СИНТЕК 7ТА

Тайвань СИНТЕК

1

13

Панель управления

Панель токарного станка

Тайвань СИНТЕК

1

14

Релейный модуль

Серия токарных станков

Тайвань СИНТЕК

1

15

Устройства электропитания

Автоматический выключатель

Шнайдер

1

16

Приборы высокого напряжения

Загрязнитель

Шнайдер

1

17

Низковольтные приборы

Реле

Шнайдер

1

18

Цанговый патрон

СК46(А2-5)

Тайвань АВТО

1

19

Поворотный цилиндр (полый)

6 ДЮЙМОВ

Тайвань АВТО

1

20

Гидравлическая станция двигателя 2 л.с.

40L

Китай ЛЕЙМАН

1

21

Дистрибьютор инструментов банды

63/8T

Макс. инструменты

8

22

Круглый держатель ножа

Φ25

Держатель расточного инструмента

4

23

Торцевой держатель инструмента

20

Дополнительный квадрат с 20 вырезами

2

24

Квадратный держатель инструмента

20

Дополнительный квадрат с 20 вырезами

2

25

Станочная база

цельное литье

Самостоятельное производство

1

26

Внешняя защитная крышка из листового металла

Самостоятельное производство

1

27

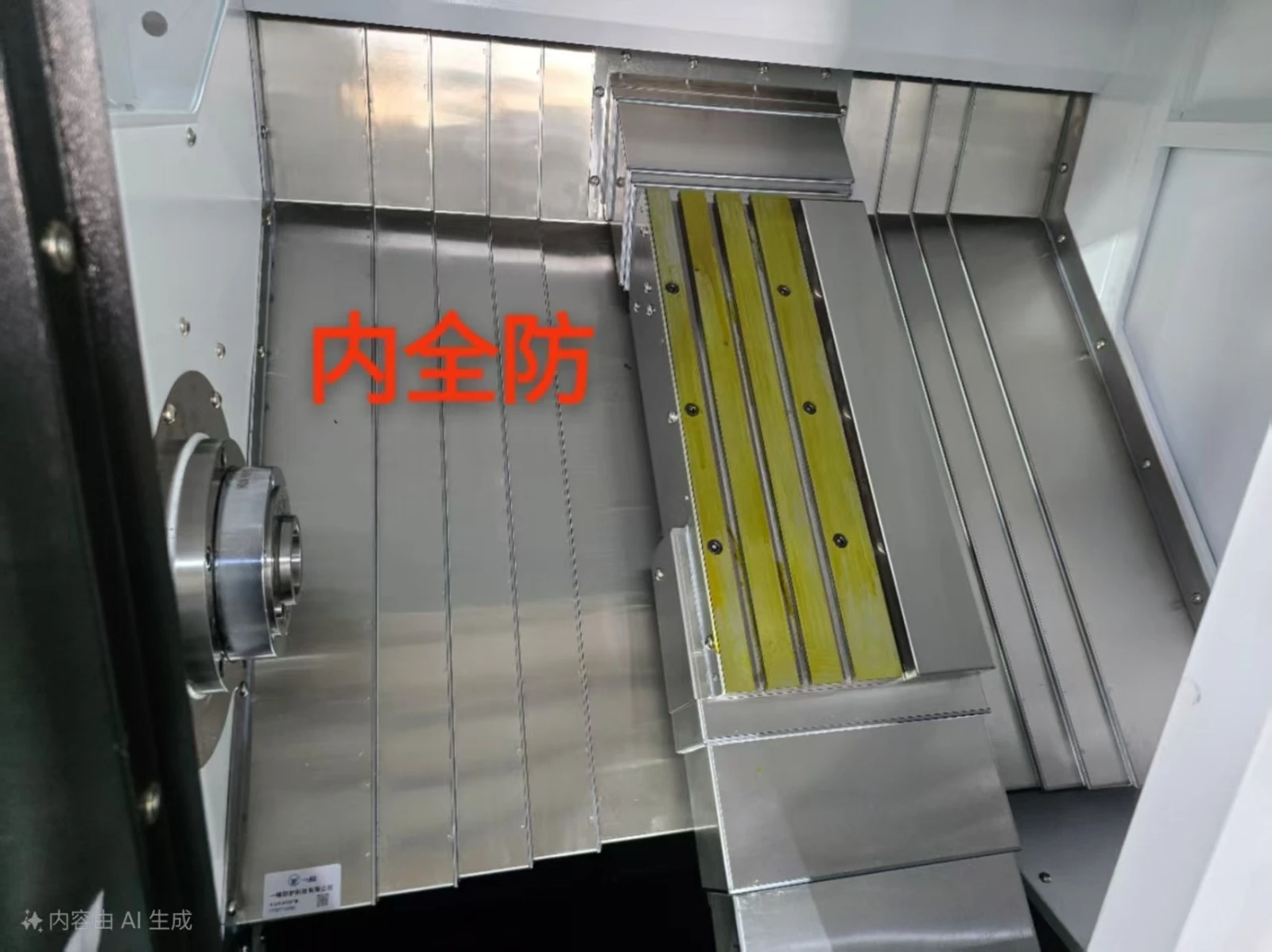

Внутренняя защита

Нержавеющая сталь

Самостоятельное производство Full Guard

1

28

Шарико-винтовой подшипник

20ТАС

Япония НСК

2 ОСИ

29

Муфта

18/22

ДК

2

30

Масляный инжектор

2/3L

БАОТН Китай

1

31

Насос СОЖ

750W

ШЕН ХАЙ Китай

1

32

Ящик для инструментов

Переносной пластиковый ящик для инструментов.

Китай

1

33

Шестигранный ключ

(метрика 1,5-10)

Китай

1

34

Отвертка

Крестовая и плоская отвертки

Китай

2

35

Устройство чтения карт CF

U-диск

ССК

1

36

CF-карта

1 ГБ

ИЧЖЭН

1

37

Ноги

Болт М24 + шайба

Китай

6

38

Системное руководство SYNTEC

СИНТЕК

1

39

YS-65L (длина прутка 1,5 метра) Сервоподатчик (подходит для прутка диаметром 30/65 мм)

1. Промежуточная платформа поддержки

Три вытяжные трубки

Втулки и большие, средние и маленькие толкатели

Китай

1

40

Цепной конвейер для стружки и машина для стружки

46X+чип автомобиля S106

Китай

1

41

Батарея энкодера

3.6V

Китай

2
