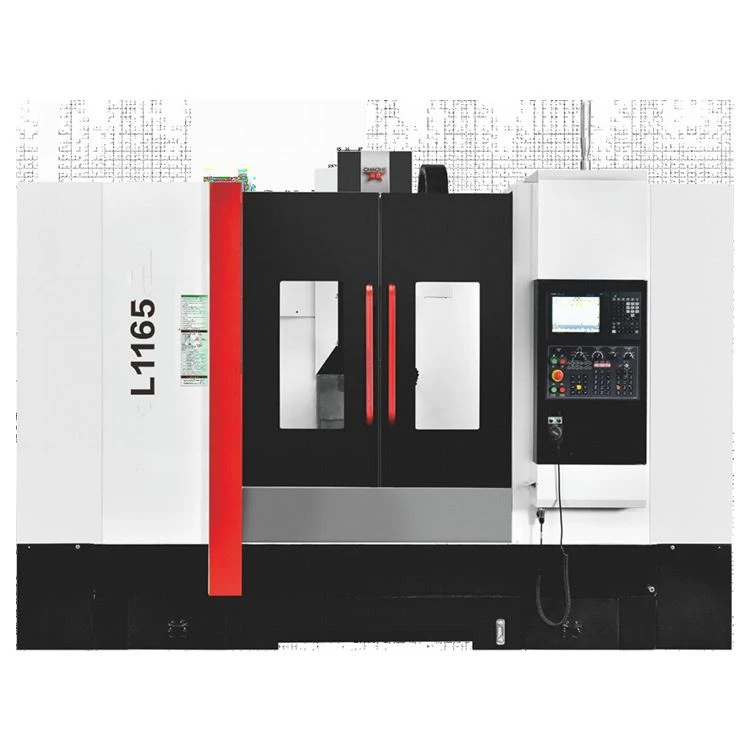

Высокоточный фрезерный станок с ЧПУ V1165

Описание продукта процессингового центра:

1. Высокоточный фрезерный станок по металлу с ЧПУ V1165 X, Y, Z по трем осям: 1100x650x600 мм

2. Режим вращения шпинделя - ременное соединение, максимальная скорость: 10,000 об/мин.

3. Стандартная конфигурация магазина инструментов представляет собой дисковый магазин на 24 инструмента для удовлетворения потребностей клиентов.

4. Головной блок представляет собой прочную коробчатую конструкцию с усиленными внутренними ребрами жесткости.

5. Метод обработки шпинделя использует гидравлический механизм, шпиндель равномерно нагружен во время обработки, что увеличивает срок службы подшипника.

6. Электрическая коробка имеет внутренне разделенную и изолированную конструкцию для разделения источника нагрева контроллера. Теплообменник используется спереди для отвода тепла, чтобы предотвратить попадание внешней пыли в электрическую коробку; вентилятор используется сзади для рассеивания тепла вентилятора.

7. В трехосном станке используются высокоточные шарико-винтовые пары в сочетании с прецизионными устройствами предварительного сжатия и предварительного натяжения гаек, что обеспечивает низкий люфт и тепловую деформацию машины в течение длительного времени.

8. Оси X и Y используют линейные направляющие шарикового типа, которые имеют высокую жесткость, низкий уровень шума, могут выполнять быстрое перемещение и получать высококачественную точность цикла, а скорость быстрого перемещения составляет 36/36/36 м/мин.

9. Все готовые изделия прошли лазерную коррекцию позиционирования и круговые испытания для обеспечения точности позиционирования и характеристик сервопривода, а перед отправкой станка проводятся строгие меры контроля, чтобы обеспечить долгосрочную стабильность точности станка.

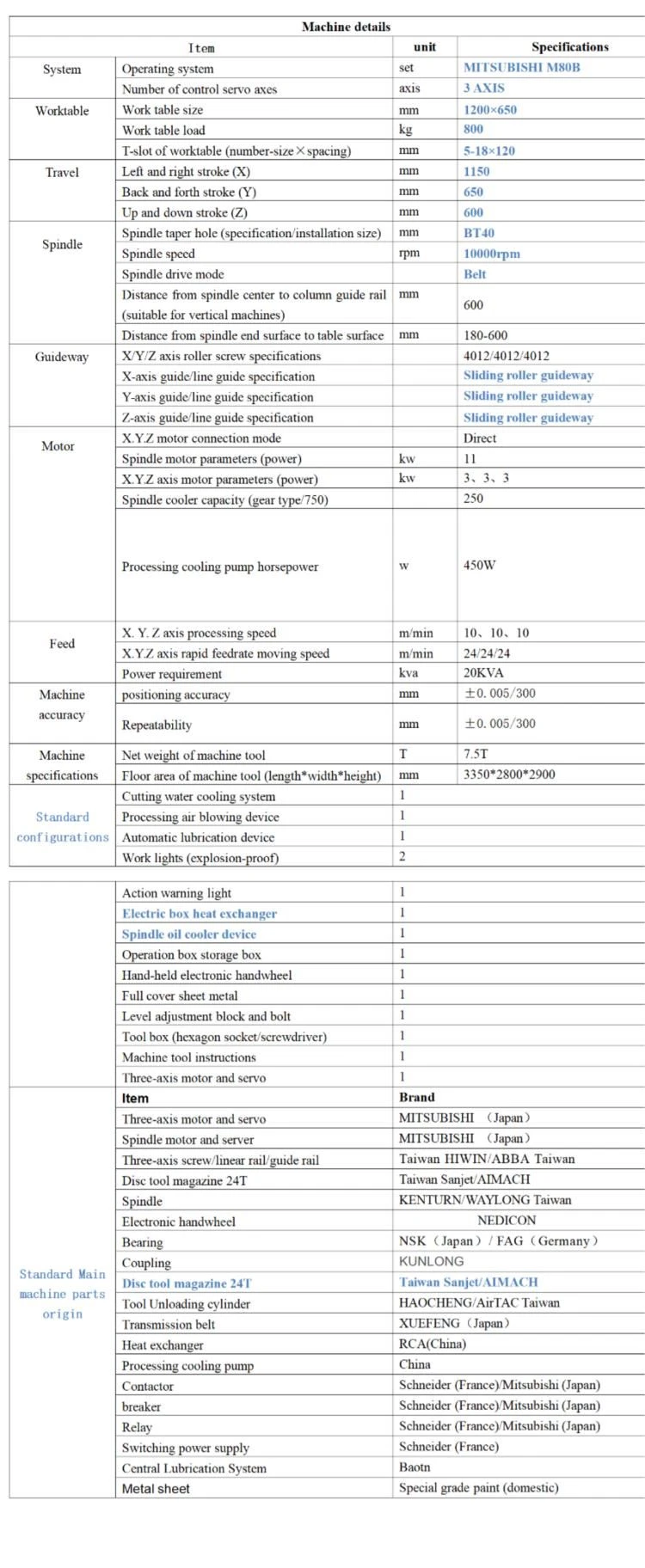

Параметр

Литье кузова

Отливки подверглись анализу методом конечных элементов, достаточной структурной прочности и усиленному согласованию для обеспечения высокой механической прочности. Трехосевой диапазон большой, а станок имеет лучшую жесткость движения. В нем используется 45-роликовый линейный рельс, опора полного хода, конструкция без вспомогательных рельсов, а также сбалансированное и стабильное движение.

Трехосный роликовый линейный рельс, полностью сбалансированная опора, отсутствие конструкции вспомогательного рельса, более стабильная работа

Инструментальный магазин SANJET, быстрая автоматическая смена инструмента манипулятором, бесплатные держатели инструментов и т. д. --Наборы

Тайваньский шпиндель 10K, высокоточный прецизионный шлифовальный стол, точность определения окружности шарового стержня

Лазерный интерферометрический контроль

Быстрое и точное обнаружение ошибок позиционирования и компенсация ошибок для обеспечения точности обрабатываемых деталей

Ballbar Xunyuan Inspection Technology Co., Ltd.

Используйте круговой тестер British Renishaw для обеспечения точности и определения уровня станка.

Основная цель - предотвратить деформацию станины и обеспечить точность станка.

Определение баланса мощности шпинделя предотвращает износ шпинделя, повышает точность шпинделя и продлевает срок службы шпинделя

О монтаже и пуско-наладке Высокоточного фрезерного станка с ЧПУ V1165

1. Пожалуйста, предварительно забейте цементный фундамент, и план фундамента будет сообщен отдельно.

2. Заранее установите блок питания 380 В, 50H2. Рекомендуется подключить стабилизированный блок питания. (Согласно заводскому напряжению заказчика)

3. После того, как оборудование прибудет на завод, мы откроем коробку для осмотра нашим представителем. Если обнаружены повреждения или сокращения, немедленно сообщите об этом нашей компании.

4. После того, как оборудование распаковано и принято, покупателю предлагается выполнить механическое позиционирование, заливку фундаментных отверстий, регулировку уровня арендной платы и т. д., а также последующую точную настройку установки.

5. Покупателю предлагается помочь монтажному и пусконаладочному персоналу нашей компании обеспечить размещение, питание и транспортировку.

6. Пожалуйста, назначьте оператора и обслуживающий персонал машины, а также назначьте специальный персонал для помощи нашей компании.

Провести монтаж и отладку станка.

По вопросам, требующим внимания:

Продлить срок службы компонентов и цикл износа деталей, предотвратить различные отказы, увеличить среднее время безотказной работы и срок службы станков с ЧПУ.

Проблемы, на которые следует обратить внимание при использовании станков с ЧПУ

1. Среда использования станков с ЧПУ

Станки с ЧПУ размещайте в среде с постоянной температурой и вдали от оборудования с сильными вибрациями (например, штамповочных станков) и оборудования с электромагнитными помехами.

2. Требования к питанию

3. Рабочие процедуры станков с ЧПУ должны регулярно поддерживаться, защищаться, а неисправности должны отмечаться и регистрироваться для защиты площадки.

4. Станки с ЧПУ не подходят для длительного хранения

5. Обратите внимание на обучение и техническое обслуживание системы ЧПУ для поддержки операторов, обслуживающего персонала и программистов.

1. Строго соблюдайте правила эксплуатации и систему ежедневного технического обслуживания.

2 Не допускайте попадания пыли в цифровой блок управления. Плавающая пыль и металлический порошок могут легко привести к снижению сопротивления изоляции компонентов, что приведет к отказу или даже повреждению компонентов.

3. Часто контролируйте напряжение сети системы числового программного управления в диапазоне 85 процентов -110 процентов от номинального значения.

4 Регулярно заменяйте аккумуляторную батарею

5. Для обслуживания системы ЧПУ, когда она не используется в течение длительного времени, часто включайте систему ЧПУ или заставляйте станок с ЧПУ запускать теплую машинную программу.

6. Обслуживание запасных плат. Обслуживание механических частей. Обслуживание механических частей.

Обслуживание магазина инструментов и манипулятора смены инструмента

1. При ручной загрузке инструмента в инструментальный магазин установите его на место и проверьте, надежен ли замок на резцедержателе.

2. Категорически запрещается загружать слишком тяжелые и слишком длинные инструменты в магазин инструментов, чтобы предотвратить падение инструмента, когда манипулятор меняет инструмент или инструмент сталкивается с инструментом, приспособлением и т. д.
