Когда вы находитесь в самолете, если вы сядете у окна и посмотрите в сторону крыла, вы заметите небольшую выпуклость над двигателем. Это довольно заметно, но мало кто задается вопросом: для чего это нужно?
Как «монтируется» двигатель на самолете?
Некоторые полагают, что это для инструментов, некоторые думают, что это воздухозаборник, а третьи просто игнорируют это. На самом деле, эта вещь гораздо важнее, чем вы можете себе представить.
В нем находится «мост».
Снимите внешнюю оболочку, и вы обнаружите металлическую конструкцию, называемую пилоном двигателя. Проще говоря, это разъем, который подвешивает двигатель под крылом. Авиационные инженеры называют его «Пилон».
Насколько важен этот пилон? Это похоже на-несущий мост между двигателем и крылом. Двигатель весит более десяти тонн и создает во время полета десятки тонн тяги; вся эта сила передается на фюзеляж через этот пилон.
И это еще не все. Все «трубопроводы» от фюзеляжа к двигателю-топливопроводы, гидравлические линии, электрические кабели-должны проходить через этот пилон. Он действует как центральный узел, подающий «кровь» и «нервы» самолета к двигателям.
Если вы когда-нибудь работали в ремонте механики или на производстве, то сразу поймете: здесь самый большой стресс, самые высокие требования, и даже небольшая проблема может иметь серьезные последствия. Поэтому пилоны всегда участвуют в самых строгих испытаниях на усталость самолетов.
Эта внешняя оболочка предназначена не только для эстетики.
Так почему же вместо холодного металлического каркаса мы видим плавный выступ? Потому что он закрыт обтекателем.
Первой функцией этого обтекателя является уменьшение сопротивления. Сам пилон имеет квадратную и угловатую форму и подвергается прямому воздействию высокоскоростного воздушного потока, что приводит к огромному сопротивлению. Обтекатель упрощает его, позволяя воздуху плавно скользить, экономя топливо и деньги.
[Функция и конструкция обтекателя автомобиля:-углубленный анализ - блога CSDN]
Вторая функция – сглаживание воздушного потока. Воздушный поток между двигателем и крылом по своей сути является турбулентным. Обтекатель действует как «направляющая», обеспечивая плавный переход воздушного потока, не влияя на подъемную силу крыла. Этот аэродинамический дизайн невероятно полезен, особенно во время взлета и посадки.
Третье — очень практичная-защита внутренних компонентов. Высокоскоростной-воздушный поток переносит дождевую воду, пыль и даже мелкие кристаллы льда. Если пилоны и трубопроводы подвергаются прямому воздействию, они со временем подвержены коррозии и старению. Обтекатель действует как броня, защищая их от ветра и дождя.
Посмотрите на эти заклепки и секции панелей на картинке; они не были сделаны случайно. Каждую панель можно снять по отдельности, что позволяет обслуживающему персоналу осматривать внутренние трубопроводы и разъемы. Маркировки «414CR» и «414AR» на картинке — это номера портов доступа.
У некоторых самолетов даже есть дополнительное «ухо».
Присмотревшись к некоторым моделям самолетов, например, к А320 или 737, вы увидите небольшое крылышко, выступающее из передней кромки. В промышленности это называется «вихревой генератор гондолы двигателя», но обслуживающий персонал предпочитает называть его «ухо».

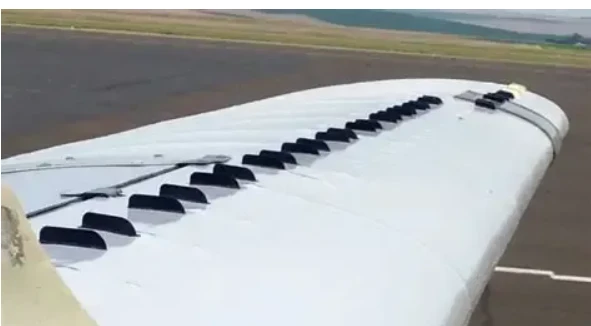

Генератор вихрей: одна из самых успешных разработок в истории авиации - Вертолеты
У этого небольшого устройства есть особенно интересная функция: когда самолет летит под большими углами атаки (например, при взлете по тангажу-вверх или при приземлении-вверх), поток воздуха на верхней поверхности крыла легко разделяется, что приводит к потере подъемной силы. Это «маленькое ухо» создает вихрь, втягивающий воздушный поток обратно на верхнюю поверхность крыла и задерживающий отделение воздушного потока. Короче говоря, это делает самолет более устойчивым и безопасным на малых скоростях.
Не стоит недооценивать его размер; он вносит значительный вклад в обеспечение коротких взлетов и посадок на взлетно-посадочной полосе, а также маневренность в неблагоприятных погодных условиях.
Что могут видеть люди, работающие в обрабатывающей промышленности?
Глядя на вещи на самолетах, нельзя не задуматься о процессе производства и концепции конструкции.
Этот обтекатель пилона на самом деле является типичным примером интегрированной конструкции, сочетающей «функциональность + аэродинамику + обслуживание». Это не единый-функциональный компонент, а, скорее, он объединяет в себе несущую нагрузку на конструкцию-, снижение аэродинамического сопротивления, интеграцию с трубопроводами и текущее обслуживание. Решение множества проблем с помощью одного компонента — это именно то направление, в котором движется современное производство.
И еще один момент. Этот вихревой генератор «маленького уха», по сути, решает большую проблему при очень низких затратах-без сложных механизмов и дополнительного веса. Он улучшает аэродинамические характеристики просто за счет продуманной геометрической формы. Это называется дизайном с низкими-затратами и высокой-отдачей, и разработчикам продуктов следует этому научиться.
Когда я изучал жидкостные механизмы, такие как вентиляторы, я обнаружил, что многие конструкции могут напрямую заимствовать идеи у самолетов. Например, если бы лопатки крыльчатки вентилятора были изготовлены с аэродинамическим профилем-а не с обычной плоской пластиной, эффективность статического давления могла бы быть более чем на 3 процентных пункта выше при том же размере и скорости вращения. Три пункта, применяемые к-промышленным вентиляторам массового производства, приводят к значительной ежегодной экономии затрат на электроэнергию.
Самолеты – ведущие-игроки в области "потоков воздуха". Почти каждый выступ и изгиб самолета имеет аэродинамическое обоснование. Тем, кто проектирует вентиляторы, насосы, трубы, экстерьеры автомобилей и корпуса дронов, следует искать вдохновение в самолетах.
