Многие опытные водители ежедневно используют сцепление и переключают передачи-часто в течение десяти лет и более-однако, если бы вы спросили их: «Что такое сцепление?», восемь из десяти не смогли бы дать четкого ответа.
Что представляет собой «комплект сцепления» (состоит из трех-узлов сцепления)?|Руководства.com
Некоторые говорят, что это для "переключения передач", а другие говорят, что это для "предотвращения остановки двигателя".-Оба варианта верны, но ни один из них не раскрывает всей истории.
Сегодня давайте подробно объясним этот компонент,-который используется каждый день, но редко до конца понятен.
I. Что такое сцепление?
Проще говоря, сцепление — это «выключатель мощности», установленный между двигателем и коробкой передач.
Подумайте об этом так: двигатель – это сердце,-постоянно бьющееся и выдающее мощность-, а трансмиссия действует как ноги, ответственные за передачу этой мощности на колеса. Итак, что же такое сцепление? Это «сустав», соединяющий сердце с ногами; вы можете в любой момент отключить его (отпустить) или включить (зафиксировать).
Вот факт, о котором многие люди не знают: у автомобилей с автоматической коробкой передач тоже есть сцепление. Разница в том, что в автомобиле с механической коробкой сцепление управляется ногой, а в автомобиле с автоматическим сцеплением управление осуществляется автоматически бортовым компьютером и электронными механизмами. Вы не чувствуете, что он работает, но он всегда активен.
Иллюстрированное руководство: понимание автомобильных трансмиссий (часть 4) - Zhihu
Итак, почему этот «переключатель» абсолютно необходим?
Причина проста: после запуска двигатель вращается непрерывно. Однако автомобилю необходимо остановиться, поработать на холостом ходу, переключить передачу и начать движение. Если бы двигатель и колеса были жестко соединены, колесам приходилось бы вращаться при каждом вращении двигателя,-что делало бы невозможным остановку или переключение передач.
Таким образом, сцепление выполняет две функции:
Отключение (отдельное) - Отключает передачу мощности от двигателя к колесам.
Engage (Connect) - Подключает передачу мощности от двигателя к колесам.
Возможность по желанию переключаться между «отключенным» и «подключенным» — именно отсюда «сцепление» и получило свое название.
Компоненты трансмиссии - Baidu Experience
II. Как выглядит сцепление? Понимание четырех ключевых компонентов

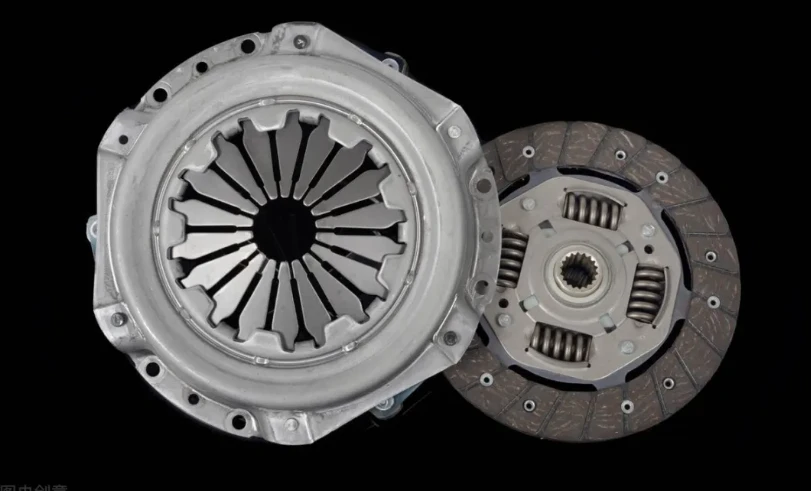

Полный узел сцепления состоит в основном из четырех основных частей:
1. Приводной компонент: маховик.
Прикрепленный к двигателю, он вращается при каждом вращении двигателя. Он служит выходной мощностью и-источником движущей силы.
2. Ведомый компонент: диск сцепления (фрикционный диск).
Подключенный к трансмиссии, он получает мощность от маховика и передает ее на трансмиссию. Он действует как сторона,-принимающая власть.
3. Зажимной механизм: мембранная пружина + нажимная пластина.
Это самая ответственная часть всей системы. Думайте об этом как о мощном подпружиненном-зажиме; его задача состоит в том, чтобы плотно прижать диск сцепления к маховику, удерживая их в плотном соединении. Сегодня в подавляющем большинстве легковых автомобилей используются сцепления с диафрагменными пружинами.
4. Механизм управления: педаль, выжимной подшипник и т. д.
Педаль сцепления под ногой контролирует включение и выключение системы. Когда вы нажимаете на него, он открывает «пружинный зажим»; когда вы его отпускаете, «пружинный зажим» снова зажимается.
Основной принцип всей конструкции можно выразить одной фразой: мощность передается посредством трения.
Знаете ли вы, что такое сцепление? – Сина Авто
III. Сцепление имеет только три рабочих состояния.
Состояние 1: Сцепление полностью нажато=Полное отключение
Когда вы нажимаете педаль сцепления до упора, механизм управления прижимает выжимной подшипник к диафрагменной пружине. Нажимной диск,-который ранее плотно зажимал диск сцепления-мгновенно освобождается, полностью отсоединяя маховик, диск сцепления и трансмиссию друг от друга.
В этот момент двигатель продолжает нормально работать, но мощность на колеса не передается.
Вот почему автомобиль не глохнет и не кренится вперед, когда вы выжимаете сцепление, чтобы переключить передачу, или ждете на красный свет,-потому что вы полностью отключили питание.
Состояние 2: Сцепление полностью отпущено =, полное включение
Когда вы полностью отпускаете педаль сцепления, все зажимное давление снимается. Опираясь на собственную эластичность, диафрагменная пружина снова плотно прижимает диск сцепления к маховику. За счет трения на контактных поверхностях маховик приводит во вращение диск сцепления; мощность передается через диск сцепления на коробку передач, а затем на колеса.
На этом этапе двигатель, сцепление и трансмиссия функционируют как единый блок, вращаясь синхронно без потери мощности во время передачи.
Состояние 3: Половинное-зацепление (пробуксовка сцепления)=Легкий контакт, не полностью заблокировано.
Это состояние больше всего смущает новичков, однако оно необходимо для запуска автомобиля.
Когда вы медленно отпускаете сцепление, -включая его наполовину-, нажимной диск мягко прижимается к диску сцепления, не блокируя его полностью; Между ними возникает трение скольжения.
В этом состоянии часть мощности двигателя передается на колеса, а остальная часть рассеивается за счет трения.
Это состояние решает главную автомобильную проблему: двигатель вращается с высокой скоростью, а колеса неподвижны.
Если бы сцепление было немедленно включено полностью, разница в скорости вращения была бы слишком велика; машина резко дернулась и заглохла. Половинное-зацепление действует как «буферная зона», позволяя постепенно передавать мощность, чтобы автомобиль мог плавно завестись.
Что такое полузацепление-сцепления? (На схемах показаны положения сцепления, акселератора и тормоза)
IV. Каково назначение сцепления? Три основные функции
Функция 1: Обеспечение плавного старта
Это самая фундаментальная и важная роль сцепления. Используя-амортизацию половинного-зацепления, основанную на трении, чтобы компенсировать разницу в скорости между двигателем и колесами, автомобиль постепенно ускоряется с места,-избегая внезапных кренов и остановок.
Функция 2: Защита шестерен трансмиссии
При переключении передач частота вращения двигателя отличается от частоты вращения передачи трансмиссии. Попытка переключиться без сцепления-принудительно зацепить шестерни при вращении на разных скоростях-приведет к скрежетанию шестерен, чрезмерному износу или даже полному выходу из строя. При нажатии на сцепление отключается мощность, позволяя шестерням свободно вращаться (без нагрузки); это обеспечивает плавное,-переключение передач без ударов и значительно продлевает срок службы трансмиссии.
Функция 3: Буферизация перегрузок и защита автомобиля.
При движении по неровностям или в случае внезапного застревания колеса фрикционный диск сцепления слегка проскальзывает, поглощая внезапную силу удара. Без этого буфера мощный удар передавался бы непосредственно обратно на двигатель, вызывая серьезные повреждения. Сцепление действует как «предохранитель» автомобиля,-жертвуя частью собственного износа ради защиты критически важных компонентов. Схема полузацепления-полузацепления, полузацепления-зацепления и анимация сцепления-Галерея изображений Dashangu
V. Три вредные привычки, которые наносят наибольший вред сцеплению
Плохая привычка 1. Вождение в состоянии постоянной полу-вовлечённости.
Некоторые водители имеют привычку держать сцепление в полувыжатом положении-, чтобы медленно двигаться вперед во время пробок. В этом состоянии диск сцепления и маховик постоянно подвергаются трению скольжения, в результате чего скорость износа в несколько-или даже более десяти-раз превышает нормальную.
Плохая привычка 2: держать ногу на педали сцепления.
Многие водители обычно кладут левую ногу на педаль сцепления, даже не нажимая ее. Это оказывает небольшое давление на выжимной подшипник, удерживая диск сцепления и маховик в «полу-контактном» состоянии, что со временем ускоряет износ.
Вредная привычка 3: Не полностью выжимать сцепление при переключении передач.
Принуждение рычага переключения передач в нужное положение без полного выжима сцепления приводит к принудительному включению передачи, пока передачи все еще находятся под нагрузкой. Это может привести к чему угодно: от скрежетающего шума до полного отказа трансмиссии.
Кстати, небольшое замечание: обычно рекомендуется проверять и заменять комплект сцепления (диск сцепления, нажимной диск и выжимной подшипник) примерно через 100 000 километров пробега. Однако, если у вас есть три вредные привычки, упомянутые выше, вполне возможно, что потребуется замена уже через 30 000–50 000 километров.
Комплект сцепления Valeo в сборе (нажимной диск, диск, выжимной подшипник) для JAC Refine S2/S3/S5, Heyue и Tongyue-Huwotao
Прежде чем подвести итоги, хотелось бы задать вопрос:
Вы когда-нибудь заставляли сцепление издавать запах горелого из-за неправильной эксплуатации во время вождения? Каковы были обстоятельства?
