SolidWorks может автоматически выравнивать детали из листового металла, что значительно упрощает процессы изготовления, вырубки и гибки. Однако что делать, если развернутый образец, созданный SolidWorks, отличается от фактического результата или если размеры изгиба неточны? Часто проблема возникает из-за неправильной настройки параметров гибки листового металла. Сегодня я объясню, как правильно настроить эти параметры.
SolidWorks предлагает пять вариантов параметров гибки листового металла: Таблица сгиба, Коэффициент K-, Допуск на сгиб, Уменьшение сгиба и Расчет сгиба. Сегодня мы остановимся на трех наиболее распространенных и практичных параметрах.
[Изображение]
1. Параметры гибки листового металла SolidWorks
«Удержание изгиба» — наиболее часто используемый параметр для моделирования изгибов листового металла. Значение уменьшения изгиба соответствует фактическому коэффициенту изгиба, используемому на практике-например, 1,7-кратной толщине листового металла или определенному значению из таблицы изгиба производителя. Например, если цех по производству листового металла рассчитывает вычет путем вычитания 0,8 толщины из длины одной полки, вы должны установить здесь значение, удваивающее эту сумму (т. е. в 1,6 раза толщину). По сути, вычет за изгиб здесь представляет собой значение, вычитаемое для изгиба на 90 градусов.
[Изображение]
2. Пример: уменьшение изгиба для листового металла толщиной 1 мм.
Например, как показано на изображении выше, вычет на изгиб для сгиба листового металла шириной 1 мм должен быть установлен на 1,6 мм.
Удержание изгиба в основном используется для изгибов на 90- градусов; он не подходит для изгибов с большими радиусами или углами, отличными от 90 градусов. Как упоминалось ранее, для изгибов большого-радиуса нейтральная ось находится на половине толщины листового металла. В этом случае К-фактор можно установить равным 0,5.
[Изображение]

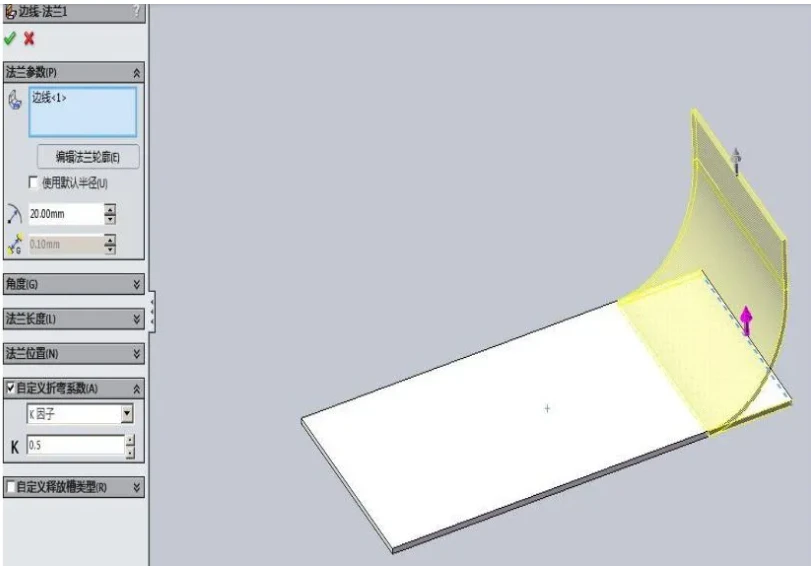

3. Коэффициент K-для сгибов листового металла большого-радиуса в SolidWorks
Не рекомендуется задавать глобальный коэффициент K-для изгибов с большим-радиусом, поскольку не каждый изгиб в детали будет иметь большой радиус. Вместо этого вы можете редактировать параметры изгиба для определенного элемента. Например, в функции «Кромка-Фланец1» снимите флажок «Использовать радиус по умолчанию». Измените радиус изгиба на 20 мм, установите флажок «Пользовательский допуск на изгиб» и установите коэффициент K-на 0,5. Как только программа автоматически выровняет деталь, результат будет соответствовать расчетам, выполненным вручную. Для сгибов листового металла под углом не-90 градусов также рекомендуется установить специальный допуск на изгиб. Например, если настройка программного обеспечения по умолчанию дает значение 0,1 мм, изменение данных таблицы приводит к автоматически рассчитанному К-фактору 0,2183. После настройки этих параметров в программном обеспечении деталь можно автоматически развернуть.
4. Коэффициент K- для изгибов не под углом 90 градусов.
5. Установка коэффициента K- для изгибов под углом не 90 градусов в SolidWorks
При проектировании кромок листового металла использование «вычета изгиба» или «коэффициента K-» для расчета длины плоского листа может не дать желаемых значений. В этом случае можно использовать метод «Припуск на изгиб». В программном обеспечении метод расчета допуска на изгиб является обратным методу расчета вычета на изгиб; используется длина прямого изгиба плюс припуск на изгиб.
6. Настройки подгиба листового металла
При длине листового металла 100 и длине кромки 10 использование вычета изгиба по умолчанию, равного 1,6, приводит к появлению желтого предупреждения после выравнивания.
7. Выравнивание подгиба SolidWorks
Длина в сплющенном виде не равна требуемым 109,5; здесь допуск на изгиб можно установить на: 1 + 1 + 0.1 - 0.5=1.6.
8. Как использовать допуск на изгиб в SolidWorks
Посмотрите,-сведенная длина теперь равна 109,5. Каков принцип расчета припуска на изгиб 1,6? «1» представляет толщину листового металла, «0,1» — зазор программного обеспечения по умолчанию (фиксированное значение), а «0,5» — значение допуска на подгибку (или «сплющенный» изгиб) в реальном производстве.
